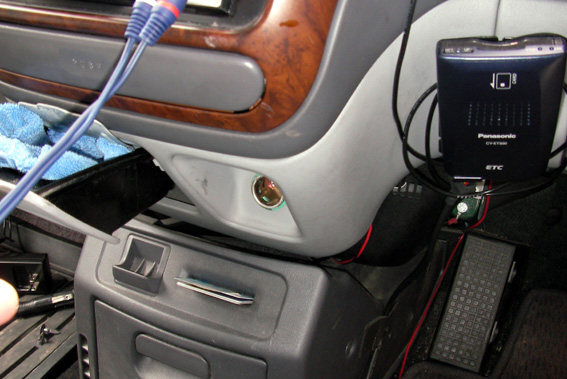

真ん中にあるのが
通電しなくなった
シガーソケット
＃おそらく裏側の
＃ヒューズ切れである
一旦、取り外しての
半田作業が必要なので
ソケット部分だけ外そうと
調べたが、無理っぽい
面倒ですが、
ソケットの付いている
白いパネル全体を
取り外すことにします
2006/04/29
シガーソケット修理

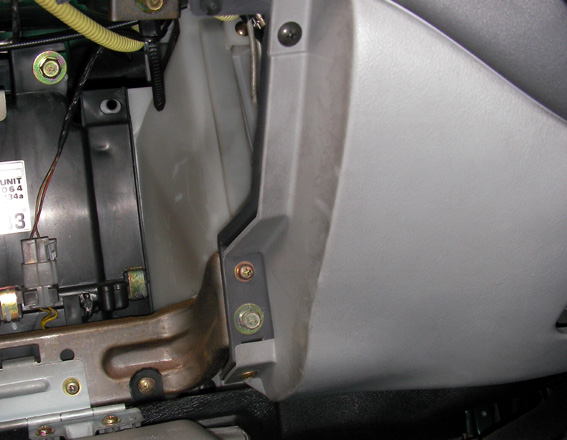

白パネルの左側は上下
２カ所のビスで固定
中央上部の黒いビスと
その延長線上の一番下の
斜めに見えているビス
を外せばＯＫ
＃作業しやすいように
＃グローブボックスは
＃先にフルオープン
＃させておきます
2006/04/29
シガーソケット修理

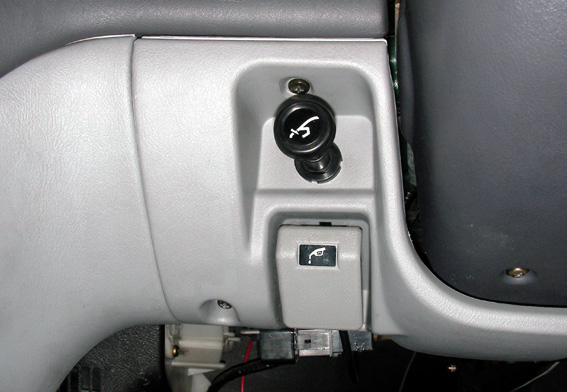

白パネルの右側は
この中央のパネルを
めくった所に隠れている
ビス２本で固定
中央パネルを外すため
画像で見えている
黒いレバーの上と
給油レバーの左側の
ビスを外します
2006/04/29
シガーソケット修理

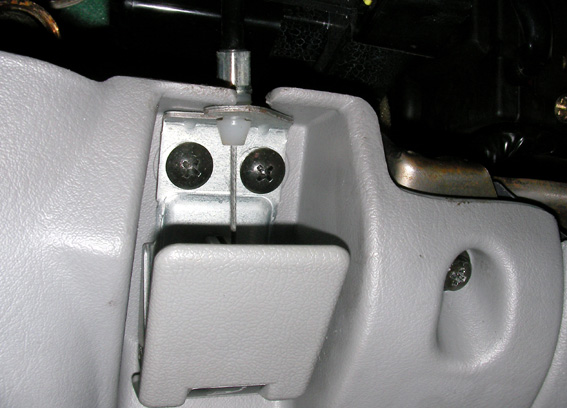

（下から見上げた図）
この２本のビスも
外します
2006/04/29
シガーソケット修理

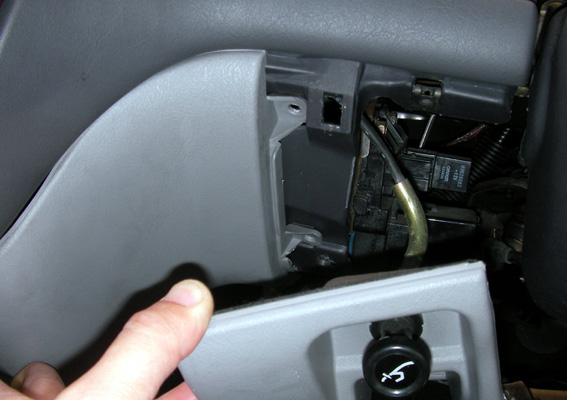

上のパネルをめくり
中に見えたビス２本を
外します
＃画像は、
＃すでにビスを
＃外した状態
2006/04/29
シガーソケット修理

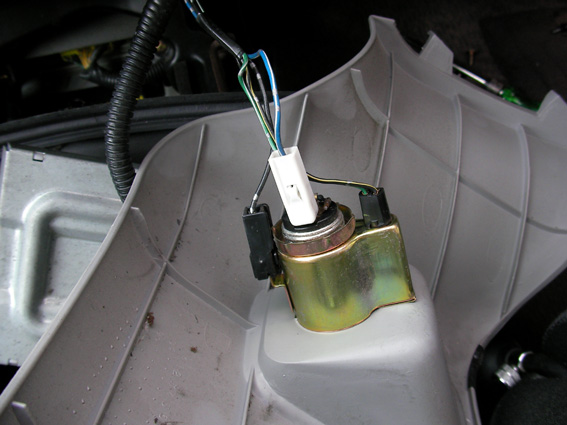

これで、ようやく
パネルが外れました
＃灰皿の照明の配線が
＃邪魔なので、今回は先に
＃そちらも外しました
2006/04/29
シガーソケット修理

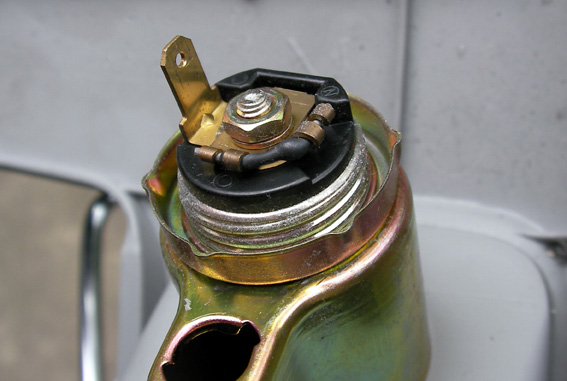

テスターで調べると
ソケットの根本にある
ヒュージブルリング
（黒いチューブの中）
が断線していました
＃丸く膨らんだ所が
＃溶断した部分です
2006/04/29
シガーソケット修理
溶断したヒューズを外し
リード線を半田付けして
修理完了〜
＃また切れると大変なので
＃リード線を使いましたが
＃あくまで自己責任です
