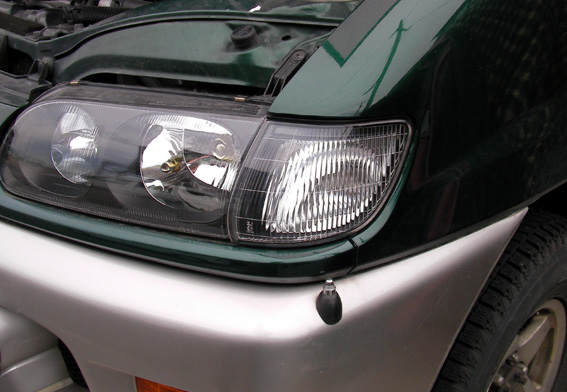

左側のコーナーライト
「スモールとコーナー
リングランプの兼用」
が切れました
＃外しかたは
＃ネットで調べました
2006/04/29
コーナーランプ交換

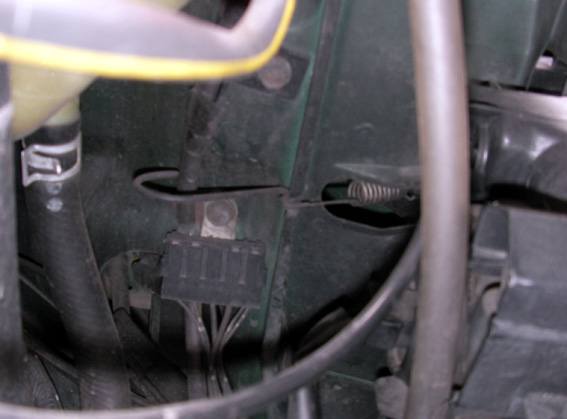

ライトの裏側あたりの
エンジンルームを
上から覗いた図
この中央に見える
バネのついたフックを
指で軽く引っ張って
外します
2006/04/29
コーナーランプ交換
フックを外せば
ケースは４カ所のツメで
留まっているだけです
先端に布などをまいた
マイナスドライバーを
フェンダーとライトの
隙間に入れて少しずつ
慎重に外します
＃ツメを折らないよう
＃要注意
2006/04/29
コーナーランプ交換

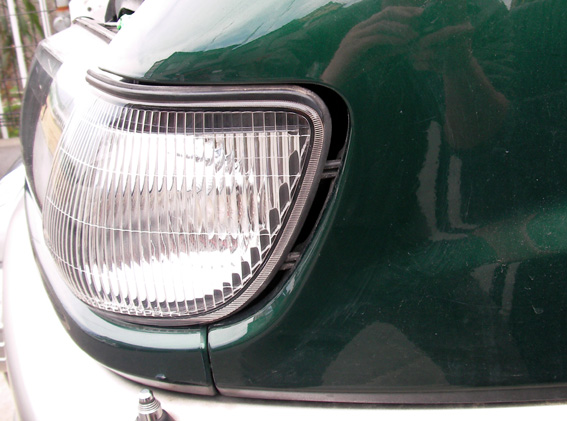

画像では判りにくいですが
ライト下側の緑の部分
（Ｆグリルの延長部分）を
先に少し前へずらさないと
なかなか全てのツメを
同時に外せませんでした
2006/04/29
コーナーランプ交換

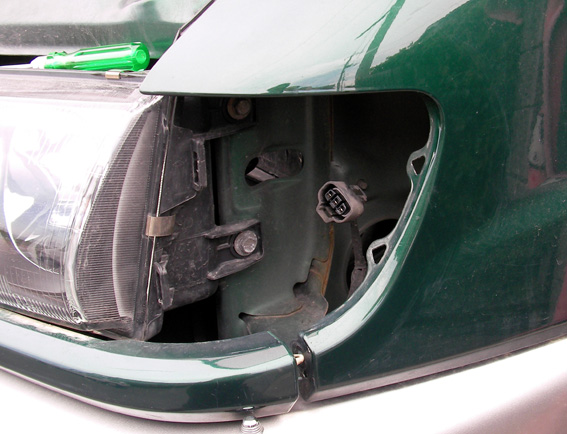

ツメが入っていた所は
フェンダーの△穴２カ所と
ヘッドランプケース横の
取っ手のような縦長の
穴２カ所です
2006/04/29
コーナーランプ交換

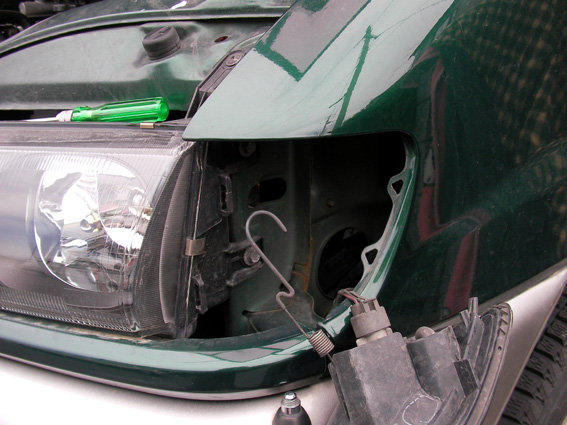

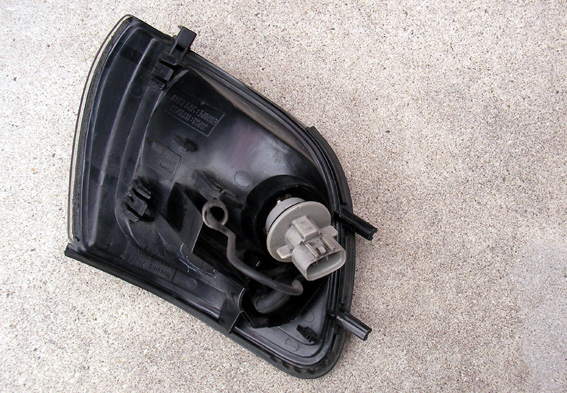

車体側の配線コネクター
を外して、ケースを分離
2006/04/29
コーナーランプ交換

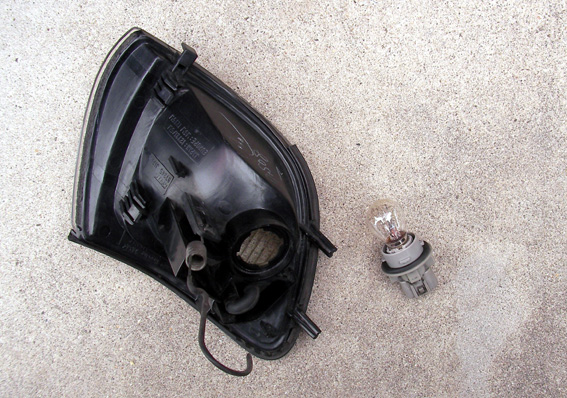

白いソケットを回して
ケースから外します
2006/04/29
コーナーランプ交換

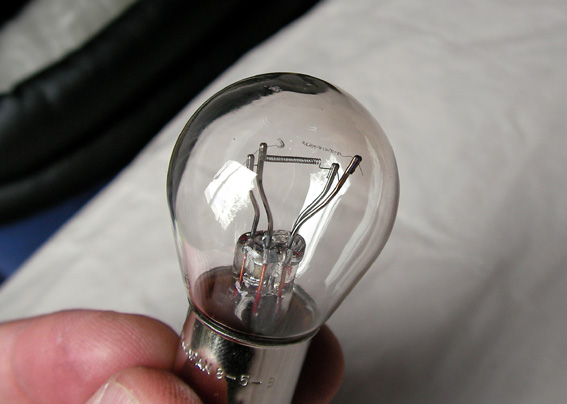

バルブをソケットから
外して確認
見事に切れています
2006/04/29
コーナーランプ交換

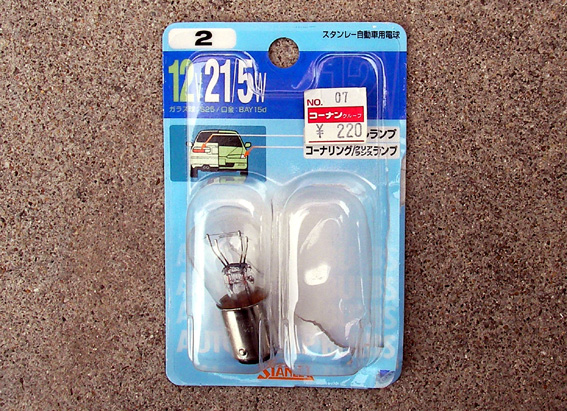

バルブの種類は、
ブレーキランプと
同じでした
今回は、以前
ブレーキランプを
交換した残りを使用
仮組みして、きちんと
点灯することを確認し、
逆の手順で組み戻せば
作業終了です
